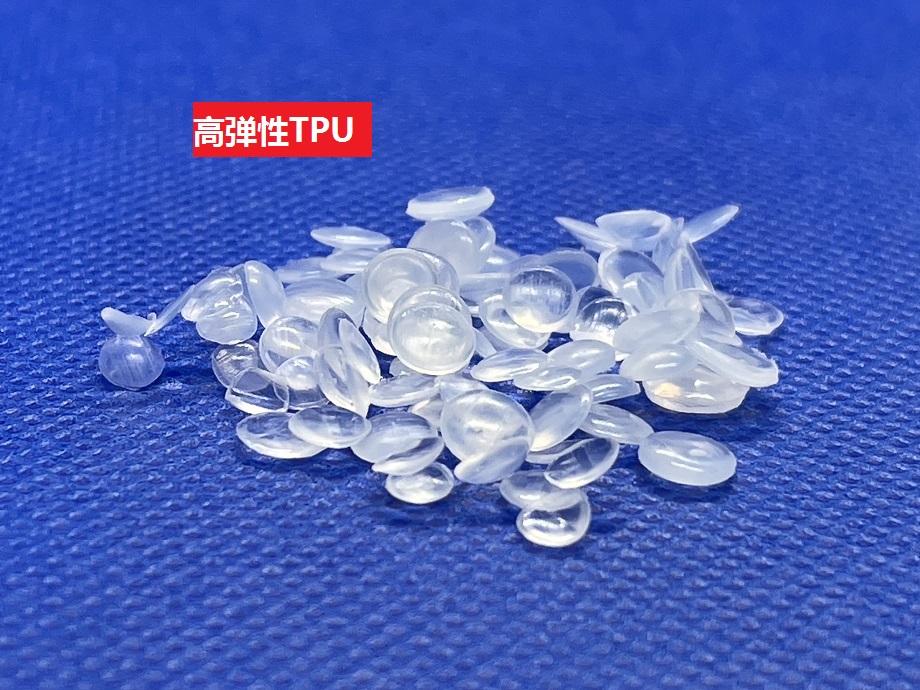

高弹性TPU_透明度高_回弹率高
高弹性TPU是一种热塑性聚氨酯弹性体橡胶，主要分为聚酯型和聚醚型，它硬度范围宽(60HA-85HD)，具有优异的透明度高，回弹率高，和高韧性，从Shore A60~Shore D80并且在整个硬度范围内具有高弹性，TPU在很宽的温度范围内-40~120℃,具有柔性,而不需要增塑剂，主要原因是TPU的材料结构是高分子均质结构，属于高分子树脂。
高弹性TPU有以下四点特性：
一. 高透明：TPU高透光率可到达91%
二. 硬度范围广：通过改变TPU各反应组分的配比，可以得到不同硬度的产品，而且随着硬度的增加，其产品仍保持良好的弹性。
三. 机械强度高：制品的承载能力、抗冲击性及减震性能突出。
四. 加工性能好：可采用常见的热塑性材料的加工方法进行加工，如注射、挤出、压延等等。
以下是高弹性TPU物性参数
| 基本信息 | |
|---|---|
| 特性 | 高弹性、可加工性，良好、良好的流动性、良好的柔韧性、耐磨损性良好 |
| 形式 | 粒子 |
| 加工方法 | 挤出、注射成型 |
| 物理性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 比重 1 | 1.20 | g/cm³ | ASTM D792, DIN 53479 |
| 溶化体积流率（MVR） (190°C/21.6 kg) | 28.0 | cm³/10min |
| 硬度 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 肖氏硬度 | ASTM D2240, DIN 53505 | ||
| 邵氏 A, 注塑 | 86 | ASTM D2240, DIN 53505 | |
| 邵氏 D, 注塑 | 35 | ASTM D2240, DIN 53505 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| Abrasion 2 | |||
| -- | 25 | mm³ | DIN 53516 |
| -- | 34 | mm³ | ASTM D395 |
| 弹性体 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 拉伸应力 3 | |||
| 100%应变 | 6.21 | MPa | ASTM D412 |
| 100%应变 | 5.00 | MPa | DIN 53504 |
| 300%应变 | 14.5 | MPa | ASTM D412 |
| 300%应变 | 15.0 | MPa | DIN 53504 |
| 抗张强度 4 | |||
| 断裂 | 36.5 | MPa | ASTM D412 |
| 断裂 | 49.0 | MPa | DIN 53504 |
| 伸长率 5 | |||
| 断裂 | 650 | % | ASTM D412 |
| 断裂 | 620 | % | DIN 53504 |
| 撕裂强度 6 | |||
| -- | 105 | kN/m | ASTM D624 |
| -- | 85 | kN/m | ISO 34-1 |
| 巴肖氏弹性 7 | 38 | % | ASTM D2632 |
以下是高弹性TPU注塑和挤出工艺
| 挤出 | 额定值 | 单位制 | |
|---|---|---|---|
| 干燥温度 | 100 到 110 | °C | |
| 干燥时间 | 3.0 | hr | |
| 料筒温度 | 25.0 到 40.0 | °C | |
| 料筒1区温度 | 180 到 205 | °C | |
| 料筒2区温度 | 180 到 205 | °C | |
| 料筒3区温度 | 180 到 205 | °C | |
| 料筒4区温度 | 180 到 205 | °C | |
| 料筒5区温度 | 180 到 205 | °C | |
| 接头温度 | 180 到 205 | °C | |
| 口模温度 | 185 到 205 | °C |
| 注射 | 额定值 | 单位制 | |
|---|---|---|---|
| 干燥温度 | |||
| -- | 100 到 110 | °C | |
| 真空干燥机 | 80.0 到 90.0 | °C | |
| 干燥时间 | |||
| -- | 3.0 | hr | |
| 真空干燥机 | 3.0 | hr | |
| Dew Point | -30.0 | °C | |
| 料斗温度 | 25.0 到 45.0 | °C | |
| 料筒后部温度 | 190 到 210 | °C | |
| 料筒中部温度 | 190 到 210 | °C | |
| 料筒前部温度 | 190 到 210 | °C | |
| 射嘴温度 | 185 到 210 | °C | |
| 模具温度 | 20.0 到 50.0 | °C |
热门产品
-
耐低温TPU(以聚氨酯为基材的耐寒热塑性弹性···耐低温TPU是一种以聚氨酯为基材的耐寒热塑性弹性体，耐低温TPU玻璃化温度为100.6-106.1℃，耐低温耐低温TPU脆性温度耐寒达到零下40度至60度，聚醚型耐低温性能优于聚酯型，外观为本色(透明黄与不透明之间)和透明粒料两大类，具有卓越的高张力、高拉力、强韧和耐老化的特性，是一种环保材料。耐低温TPU、耐寒TPU有以下几点特
浏览量：4337 -
凯柏胶宝TPE材料_KRAIBURG_THERMOLAST系列T···凯柏胶宝KRAIBURGTPE在全球热塑性弹性体业界内扮演领先的角色，我们能够针对客户特殊的应用及需求提供独有的热塑性弹性体材料解决方案。 这项特殊的服务对您而言有何意义? 我们全
浏览量：2872 -
德国亨斯迈HUNTSMAN品牌热塑性聚氨酯TPU弹性···ROGRAN是亨斯迈热塑性聚氨酯（TPU）系列产品的注册商标。IROGRAN系列TPU材料性能卓越，即使在极端环境条件下也能保持优异的性能，因此在业内树立了良好的口碑。 IROGRAN系列产品能够有
浏览量：2253 -
耐高温TPU_使用温度可超过120度耐高温TPU是聚氨酯弹性体的硬度范围很宽，性能就是高耐热，所以聚氨酯弹性体是介于橡胶和塑料的一类高分子材料，可加热塑化，化学结构上没有或很少交联，其分子基本是线性的，然而却存在一定的物理交联，这类聚氨酯称为耐高温TPU ，即时温度不可超过120℃;高品质耐温TPU产品，耐高温可达到120℃，即时温度可达160℃。若是软
浏览量：2242 -
奇美硬胶POLYREX系列PS树脂奇美实业于公元1960年由许文龙先生创立，为台湾第一家压克力板及ABS树脂生产商，总部位于台湾台南。1996年展开海外布局，于大陆镇江设立镇江奇美化工。2016年石化领域合并营业额约
浏览量：1998 -
Nature_Works_Ingeo_PLA聚乳酸生物降解材料关于Nature Works 这始于1989年的一个研究项目，旨在寻找从植物中获取碳水化合物的创新用途，作为更可持续塑料的原料，该项目迅速成熟，成为我们今天所知的创新材料。 Nature Works现在
浏览量：1911 -
普立万PolOne_GLS_TPE热塑性塑料弹性体Dynalloy™热塑性弹性体是基于陶氏化学公司授权的 INFUSE™烯烃嵌段共聚物（OBC）技术。Dynalloy等级给客户提供了广泛的标准和定制TPE材料用于多方面的应用。 这些特殊的TPE材料拥有橡胶类的非粘性感觉，并带有光亮的表面处理。Dynalloy技术也拥有杰出的流动特性，因此这些TPE材料能够在模具中铸型，这对
浏览量：1866 -
耐高温TPEE高耐热达到120度到150度耐高温TPEE是一种热塑性聚酯弹性体，热塑性聚酯弹性体(TPEE)又称聚酯橡胶，也叫作海翠料，TPEE又可以高耐热达到120度到150度，主要用于要求减震、耐冲击、耐曲挠、密封性和弹性，耐油、耐化学品并要求足够强度的领域。如：聚合物改性、汽车零件、伸缩性电话软线、液压软管、鞋材、传动皮带、旋转成型轮胎、齿轮、挠性连轴节
浏览量：1734 -
日本三井EPT三元乙丙橡胶EPDM塑料三井化学依靠其尖端的烯烃聚合技术，在日本最早成功生产出EPDM（三元乙丙橡胶）。 不但具有优异的加工性，耐候性，耐氧化性，耐热性，耐寒性，耐蚀性，电气特性，更因其优秀的
浏览量：1616 -
耐黄变TPU抗UV不发黄F4级耐黄变TPU是一种脂肪族聚醚型热塑性聚氨酯弹性体，经过耐黄变测试如Suntest，QUV或者其他日晒等测试后，对比测试前后样品的颜色变化，一般来说抗UV不发黄F4级，所谓的耐黄变TPU，就是通过一些技术手段，对材料成分结构进行改造，使其化学结构更加稳定，从而延长其黄变的时间，甚至达到‘无黄变’的效果， 撇去外界因素的作用
浏览量：1468 -
埃克森美孚Vistalon三元乙丙橡胶EPDM橡胶埃克森美孚Vistalon三元乙丙橡胶EPDM橡胶 埃克森美孚化工提供的众多 Vistalon 三元乙丙 (EPDM) 橡胶牌号广泛应用于汽车、消费品和工业等各种应用领域。它们可以提供远超天然橡胶和通用橡
浏览量：1288 -
日本三井POE聚烯烃弹性体TAFMER树脂日本三井POE聚烯烃弹性体TAFMER树脂 TAFMER -烯烃共聚物 TAFMER 是本公司采用独有聚合技术开发的非结晶性或低结晶性烯烃共聚物。 柔软性 轻量 低温密封性 耐冲击性 易剥离性 热收缩性 透
浏览量：1278 -
杜邦Hytrel系列TPEE热塑性聚酯弹性体杜邦Hytrel系列TPEE热塑性聚酯弹性体 你要找的型号就在下面：（请用Ctrl+F键查找牌号更快捷）HYTREL® 21UVDuPont Performance PolymersTPC-ETHYTREL® 3078DuPont Performance PolymersTPC-ETHYTREL® 3078FGDuPont Performance PolymersTPC-
浏览量：1248 -
热熔级POE_薄膜级POE_70度开水直接融化热熔级POE，薄膜级POE是采用茂金属催化剂的乙烯和α-烯烃实现原位聚合的热塑性弹性体，其中聚乙烯链结晶区(树脂相)起物理交联点的作用，具有典型的塑料性能，用70度开水可以直接融化成胶状，适用于热熔胶膜，胶块，胶棒。热熔级POE，薄膜级POE有以下几点特性：（1）突出的低温抗冲击性。（2）低比重、洁净。（3）突出的热封
浏览量：1156 -
高透明TPU_高透光率可到达91%高透明TPU是一种热塑性聚氨酯弹性体橡胶的其中一种规格，由于其有更好的高透光率性能，高透光率可到达91%，因此更被人所青睐，当然价格也是不菲的，对于一些高端领域用途中，使用高透明TPU可以更好地提高并满足产品的透气和透明性能。高透明TPU有以下几点特性：一. 高透明：TPU高透光率可到达91%二. 硬度范围广：通过改变TP
浏览量：1100
推荐产品
-
诺誉Estane热塑性聚氨酯TPU弹性体原料
-
日本UMG-ALLOY品牌系列PC/ABS塑料
日本UMG-ALLOY品牌系列PC/ABS塑胶原料是随着汽车工业的成长而发展起来的。ABS树脂在世界上首先提倡全树脂车身设计。 请研究使用对于今后流行设计最具有灵活性的敝公司的主要产品群。
-
科思创Desmopanv热塑性聚氨酯TPU原料
Desmopan 100聚酯系列 适用于注塑、挤出和吹塑成型的高机械强度牌号。在挤出成型中，即便成型时间很长，该系列牌号熔体也不会出现结晶现象。主要应用包括脚轮、鞋跟、气动管和波纹
-
抗菌PP(以聚丙烯为基材的抗霉菌聚合物)
抗菌PP是一种以聚丙烯为基材的抗霉菌聚合物，抗菌PP具有抑菌和杀菌性能的新型功能材料，在化学、化工和医药领域，有些材料本身具备杀菌和抑菌性，如一些无机金属化合物、有机合成化合物、天然矿物和天然产物，但更多的是通常在普通材料中添加或复合一种或几种特定的抗菌成分（抗菌剂）制得抗菌材料，也是一种自身具有杀菌、
-
韩国可隆SPESIN_PBT塑料
可隆株式会社作为可隆集团的控股公司，引领着公司治理结构的透明性和各业务部门的专业化，提高集团在全球市场上的竞争力。 与此同时，构筑了集中投资于核心业务的决策结构，管
-
日本三井POE聚烯烃弹性体TAFMER树脂
日本三井POE聚烯烃弹性体TAFMER树脂 TAFMER -烯烃共聚物 TAFMER 是本公司采用独有聚合技术开发的非结晶性或低结晶性烯烃共聚物。 柔软性 轻量 低温密封性 耐冲击性 易剥离性 热收缩性 透
-
伊斯曼化学TRITAN系列PCTG共聚多酯原料
伊斯曼化学TRITAN系列PCTG共聚多酯原料 你要找的型号就在下面：（请用Ctrl+F键查找牌号更快捷）TRITAN™ GX100Eastman Chemical Company共聚多酯TRITAN™ FX200Eastman Chemical Company共聚多酯TRITAN™ LX151HFEastman Chemical Company共聚多酯TR
-
兰蒂奇RadiciGroup_Radilon尼龙PA66树脂
兰帝奇Radilon品牌系列尼龙PA66塑料 订购说明： 1.公司秉承以诚为本，信誉至上的经营宗旨，【诚信第一】【服务第一】【品质第一】创立了自己的经营理念，在客户群树立了良好的口碑
-
导电PC(以聚碳酸酯为基材的电传导高分子材料)
导电PC材料是一种以聚碳酸酯为基材的电传导高分子材料，其主要成分包括导电炭黑、石墨和碳纤维。这类材料制成的产品体积电阻率通常为10/2-10/9Ω，而炭黑填充是其中主要的态势。炭黑填充型导电聚合物的外观为黑色颗粒状，具有优异的机械力学性能，不会掉粉，无晶点，并且具有一贯而稳定的导电性能，因此，这种材料被广泛应用
-
日本宝理LAPEROS液晶高分子LCP树脂
日本宝理VECTRA系列LCP塑料是液晶高分子LAPEROS LCP是我们从传统的塑料所想象不到的，具有非常特别的结构和性能的高分子，取Themotropic Liquid Crystal Polymer的先头字母，因而被称为『LCP』。
