防静电TPU(以聚氨酯为基材的抗静电热塑性弹性体)

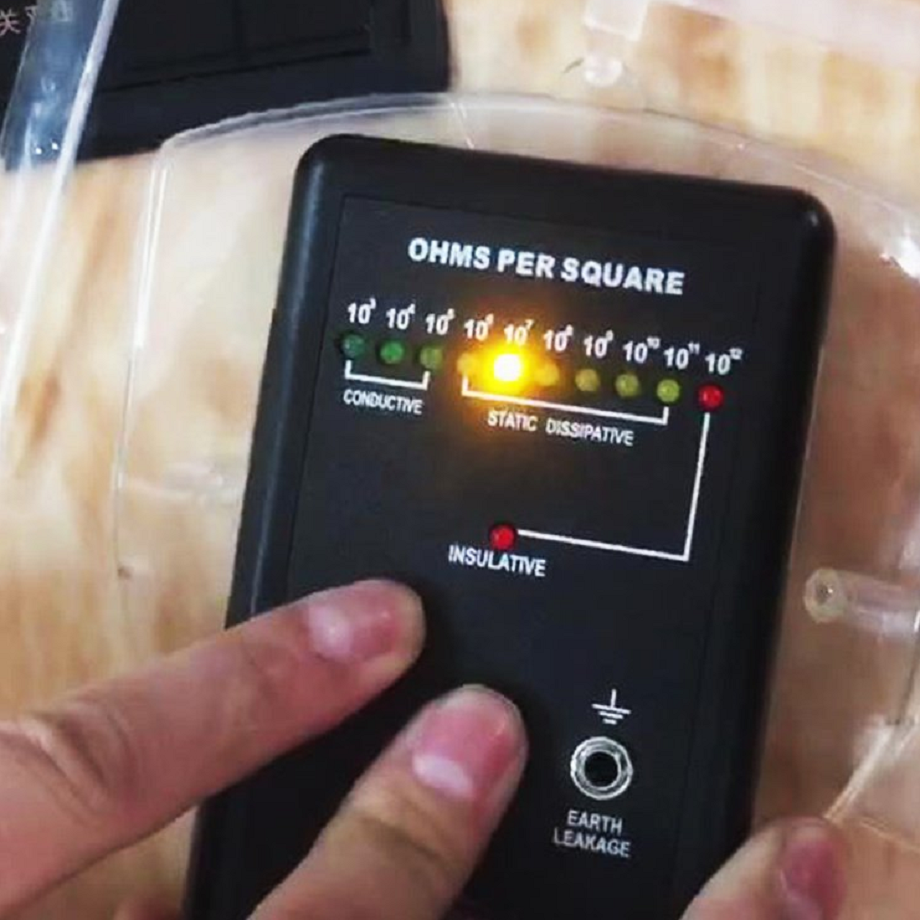

防静电TPU是一种以聚氨酯为基材的抗静电热塑性弹性体，本产品由TPU底材和炭黑、永防静电助剂等不同材料混合加工而成，通过在加工过程中调整不同的材料配比，在保持TPU塑料，固有的特性上增加导电或者防静电的效能，抗静电TPU具有很好的机械性能和物理特性，防静电表面电阻是10的9-11次方，也可以通俗的说是防静电TPU软胶是指以热塑性弹性体TPU为基材，添加高分子防静电母粒、碳黑等导电物质，使TPU弹性体塑料达到导电防静电的目的。
防静电TPU、抗静电TPU有以下六点特性：
一、耐磨性能
当材料在使用过程中经常受摩擦、刮磨、研挫等机械作用，会引起其表面逐步磨损，因此材料的选择磨耗性显得非常重要。TPU塑胶原料耐磨性能优异，较天然橡胶耐磨五倍以上，是耐磨制品的材料之一。
二、拉伸性能
拉伸强度高达70MPa ,断裂伸长率可高达1000%。
三、撕裂性能
弹性体在应用时由于产生裂口扩大而使之破坏称为撕裂，撕裂强度就是材料抵抗撕裂作用的能力;一般而言TPU具有较高的抗撕裂能力，撕裂强度与一些常用的橡塑胶比较是非常优异的。
四、屈折性能
很多塑胶材料在重复的周期性应力作用下容易产生断裂，TPU制品在不同环境下都可以保持的耐屈折特性，为高分子材料中佳选择之一。
五、耐水解性能
TPU在浑浊下耐水性能是良好的，1～2年内不会发生明显水解，尤其以聚醚系列更佳，聚酯系列在50℃的水中浸泡半年或70℃浸泡3周或100℃浸泡3～4天，会完全分解，这是TPU适合作为环保材料的原因之一，需经常性与水接触之产品，则建议使用聚醚系列。
六、抗高温与抗氧化性能
一般的塑胶原料长期在70℃以上的环境下容易氧化,TPU抗氧化能力良好;一般而言TPU耐温性可达120℃。
以下是防静电TPU、抗静电TPU物性参数
| 物理性能 | 额定值 (公制) | 额定值 (英制) | 测试方法 |
|---|---|---|---|
| 比重 | 1.22 g/cc | 1.22 g/cc | ISO 2781 |
| 处理 | 0.050 | 0.050 | |
| 熔体流动速率 | 10 - 25 g/10 min @Load 8.70 kg, Temperature 205 °C | 10 - 25 g/10 min @Load 19.2 lb, Temperature 401 °F |
| 机械性能 | 额定值 (公制) | 额定值 (英制) | 测试方法 |
|---|---|---|---|
| 肖氏硬度 (邵氏 A) | 95 | 95 | ISO 868 |
| 肖氏硬度 (邵氏 D) | 50 | 50 | ISO 868 |
| 极限抗拉强度 | 52.0 MPa | 7540 psi | ISO 37 |
| 伸长率 (断裂) | 560 % | 560 % | ISO 37 |
| 拉伸模量 | 0.0580 GPa | 8.41 ksi | ISO 527 |
| 50% Modulus | 0.0100 GPa | 1.45 ksi | ISO 37 |
| 100% 模量 | 0.0125 GPa | 1.81 ksi | ISO 37 |
| 300％模量 | 0.0250 GPa | 3.63 ksi | ISO 37 |
| Rebound | 43 % | 43 % | ISO 4662 |
| 撕裂强度 | 117 kN/m | 668 pli | with incision; ISO 34B |
| 151 kN/m | 862 pli | without incision; ISO 34B | |
| 磨损 | 33 | 33 | mm<sup>3</sup>; ISO 4649 |
| 压缩 | 19 % | 19 % | 70 hrs./22°C; ISO 815 |
| 31 % | 31 % | 24 hrs./70°C; ISO 815 |
| 热性能 | 额定值 (公制) | 额定值 (英制) | 测试方法 |
|---|---|---|---|
| 维卡软化温度 | 117 °C | 243 °F | A50; ISO 306 |
| 加工性能 | 额定值 (公制) | 额定值 (英制) | 测试方法 |
|---|---|---|---|
| 进料温度 | 40.0 °C | 104 °F | Injection |
| 射嘴温度 | 200 - 210 °C | 392 - 410 °F | Injection |
| 1区 | 195 - 205 °C | 383 - 401 °F | Injection |
| 2区 | 200 - 210 °C | 392 - 410 °F | Injection |
| 3区 | 205 - 215 °C | 401 - 419 °F | Injection |
| 4区 | 205 - 215 °C | 401 - 419 °F | Injection |
| 干燥温度 | 100 °C | 212 °F | |
| 干燥时间 | 2.00 - 3.00 hour | 2.00 - 3.00 hour | |
| 霜点 | <= -30.0 °C | <= -22.0 °F |
热门产品
-
耐低温TPU(以聚氨酯为基材的耐寒热塑性弹性···耐低温TPU是一种以聚氨酯为基材的耐寒热塑性弹性体，耐低温TPU玻璃化温度为100.6-106.1℃，耐低温耐低温TPU脆性温度耐寒达到零下40度至60度，聚醚型耐低温性能优于聚酯型，外观为本色(透明黄与不透明之间)和透明粒料两大类，具有卓越的高张力、高拉力、强韧和耐老化的特性，是一种环保材料。耐低温TPU、耐寒TPU有以下几点特
浏览量：4411 -
凯柏胶宝TPE材料_KRAIBURG_THERMOLAST系列T···凯柏胶宝KRAIBURGTPE在全球热塑性弹性体业界内扮演领先的角色，我们能够针对客户特殊的应用及需求提供独有的热塑性弹性体材料解决方案。 这项特殊的服务对您而言有何意义? 我们全
浏览量：2961 -
德国亨斯迈HUNTSMAN品牌热塑性聚氨酯TPU弹性···ROGRAN是亨斯迈热塑性聚氨酯（TPU）系列产品的注册商标。IROGRAN系列TPU材料性能卓越，即使在极端环境条件下也能保持优异的性能，因此在业内树立了良好的口碑。 IROGRAN系列产品能够有
浏览量：2350 -
耐高温TPU_使用温度可超过120度耐高温TPU是聚氨酯弹性体的硬度范围很宽，性能就是高耐热，所以聚氨酯弹性体是介于橡胶和塑料的一类高分子材料，可加热塑化，化学结构上没有或很少交联，其分子基本是线性的，然而却存在一定的物理交联，这类聚氨酯称为耐高温TPU ，即时温度不可超过120℃;高品质耐温TPU产品，耐高温可达到120℃，即时温度可达160℃。若是软
浏览量：2343 -
奇美硬胶POLYREX系列PS树脂奇美实业于公元1960年由许文龙先生创立，为台湾第一家压克力板及ABS树脂生产商，总部位于台湾台南。1996年展开海外布局，于大陆镇江设立镇江奇美化工。2016年石化领域合并营业额约
浏览量：2006 -
Nature_Works_Ingeo_PLA聚乳酸生物降解材料关于Nature Works 这始于1989年的一个研究项目，旨在寻找从植物中获取碳水化合物的创新用途，作为更可持续塑料的原料，该项目迅速成熟，成为我们今天所知的创新材料。 Nature Works现在
浏览量：1944 -
普立万PolOne_GLS_TPE热塑性塑料弹性体Dynalloy™热塑性弹性体是基于陶氏化学公司授权的 INFUSE™烯烃嵌段共聚物（OBC）技术。Dynalloy等级给客户提供了广泛的标准和定制TPE材料用于多方面的应用。 这些特殊的TPE材料拥有橡胶类的非粘性感觉，并带有光亮的表面处理。Dynalloy技术也拥有杰出的流动特性，因此这些TPE材料能够在模具中铸型，这对
浏览量：1875 -
耐高温TPEE高耐热达到120度到150度耐高温TPEE是一种热塑性聚酯弹性体，热塑性聚酯弹性体(TPEE)又称聚酯橡胶，也叫作海翠料，TPEE又可以高耐热达到120度到150度，主要用于要求减震、耐冲击、耐曲挠、密封性和弹性，耐油、耐化学品并要求足够强度的领域。如：聚合物改性、汽车零件、伸缩性电话软线、液压软管、鞋材、传动皮带、旋转成型轮胎、齿轮、挠性连轴节
浏览量：1765 -
日本三井EPT三元乙丙橡胶EPDM塑料三井化学依靠其尖端的烯烃聚合技术，在日本最早成功生产出EPDM（三元乙丙橡胶）。 不但具有优异的加工性，耐候性，耐氧化性，耐热性，耐寒性，耐蚀性，电气特性，更因其优秀的
浏览量：1632 -
耐黄变TPU抗UV不发黄F4级耐黄变TPU是一种脂肪族聚醚型热塑性聚氨酯弹性体，经过耐黄变测试如Suntest，QUV或者其他日晒等测试后，对比测试前后样品的颜色变化，一般来说抗UV不发黄F4级，所谓的耐黄变TPU，就是通过一些技术手段，对材料成分结构进行改造，使其化学结构更加稳定，从而延长其黄变的时间，甚至达到‘无黄变’的效果， 撇去外界因素的作用
浏览量：1513 -
日本三井POE聚烯烃弹性体TAFMER树脂日本三井POE聚烯烃弹性体TAFMER树脂 TAFMER -烯烃共聚物 TAFMER 是本公司采用独有聚合技术开发的非结晶性或低结晶性烯烃共聚物。 柔软性 轻量 低温密封性 耐冲击性 易剥离性 热收缩性 透
浏览量：1326 -
埃克森美孚Vistalon三元乙丙橡胶EPDM橡胶埃克森美孚Vistalon三元乙丙橡胶EPDM橡胶 埃克森美孚化工提供的众多 Vistalon 三元乙丙 (EPDM) 橡胶牌号广泛应用于汽车、消费品和工业等各种应用领域。它们可以提供远超天然橡胶和通用橡
浏览量：1297 -
杜邦Hytrel系列TPEE热塑性聚酯弹性体杜邦Hytrel系列TPEE热塑性聚酯弹性体 你要找的型号就在下面：（请用Ctrl+F键查找牌号更快捷）HYTREL® 21UVDuPont Performance PolymersTPC-ETHYTREL® 3078DuPont Performance PolymersTPC-ETHYTREL® 3078FGDuPont Performance PolymersTPC-
浏览量：1260 -
热熔级POE_薄膜级POE_70度开水直接融化热熔级POE，薄膜级POE是采用茂金属催化剂的乙烯和α-烯烃实现原位聚合的热塑性弹性体，其中聚乙烯链结晶区(树脂相)起物理交联点的作用，具有典型的塑料性能，用70度开水可以直接融化成胶状，适用于热熔胶膜，胶块，胶棒。热熔级POE，薄膜级POE有以下几点特性：（1）突出的低温抗冲击性。（2）低比重、洁净。（3）突出的热封
浏览量：1176 -
高透明TPU_高透光率可到达91%高透明TPU是一种热塑性聚氨酯弹性体橡胶的其中一种规格，由于其有更好的高透光率性能，高透光率可到达91%，因此更被人所青睐，当然价格也是不菲的，对于一些高端领域用途中，使用高透明TPU可以更好地提高并满足产品的透气和透明性能。高透明TPU有以下几点特性：一. 高透明：TPU高透光率可到达91%二. 硬度范围广：通过改变TP
浏览量：1122
推荐产品
-
涂覆级TPU_油墨级TPU_热熔胶TPU
涂覆级TPU、油墨级TPU、热熔胶TPU是一种热塑性聚氨酯弹性体，涂覆级TPU、油墨级TPU、热熔胶TPU是可以将TPU料粘合到多种基材上，预热基材可改善涂层的附着力， 被预热的基材被上压力辊拉动，熔融材料沿模具向下流动，从而使基材和熔融材料在辊隙中粘合并粘合， 外观由橡胶压力辊的硬度控制， 加压辊由气压或液压驱动，辊内部
-
耐高温LCP_长春化工LONGLITE系列LCP塑料
长春化工LONGLITE系列LCP塑料 你要找的型号就在下面：（请用Ctrl+F键查找牌号更快捷）LONGLITE® LCP LCP-300 N4GCCP GroupLCPLONGLITE® LCP LCP-300 N3GCCP GroupLCPLONGLITE® LCP LCP-270 B3GCCP GroupLCPLONGLITE® LCP LCP-270 N
-
南通丽阳Acrypet_PMMA树脂
Acrypet IR D30 Mitsubishi Rayon America Inc. Acrylic (PMMA) Acrypet IR D50 Mitsubishi Rayon America Inc. Acrylic (PMMA) Acrypet IR D70 Mitsubishi Rayon America Inc. Acrylic (PMMA) Acrypet IR G304 Mitsubishi Rayon America Inc. Acrylic (PMMA)
-
电镀级ABS_可电镀ABS_喷油ABS
电镀级ABS、可电镀ABS、喷油ABS是一种ABS塑料，也是丙烯腈(A)、丁二烯(B)、苯乙烯(S)三种单体的三元共聚物，三种单体相对含量可任意变化，制成各种树脂，可镀亮黑镍及金色等七彩镀种，ABS电镀不仅可以实现很好的金属质感，而且能减轻制品重量，在有效改善塑料外观及装饰性的同时，也改善了其在电、热及耐蚀等方面的性能。同
-
韩国三养TRILOY系列PC/ABS塑料
英文名：PC/ABS 中文名：PC/ABS合金 生产商：韩国三养 商品名： TRILOY 产品规格表 分类 牌号 特性 用途 PC/ABS ALLOY 标准 200 耐冲击 显示器外壳，汽车配件（外壳支架）照相机外壳，电吹风
-
阻燃PPS(以聚苯硫醚为基材的防火热塑性树脂)
阻燃PPS是一种以聚苯硫醚为基材的防火热塑性树脂，其阻燃级别为UL94V-0级，通常在燃烧时只释放出少量的烟，由于PPS固有的阻燃性，属于本质阻燃材料，使其无须添加阻燃剂即可达到高阻燃等级，以其优异的耐热性为中心，兼顾其减摩自润滑性、化学稳定性、尺寸稳定性、阻燃性、电绝缘性和介电特性及优良的力学性能等，使其在电子
-
德国DOMO品牌DOMAMID尼龙PA66树脂
德国DOMO品牌DOMAMID尼龙PA66塑料 订购说明： 1.公司秉承以诚为本，信誉至上的经营宗旨，【诚信第一】【服务第一】【品质第一】创立了自己的经营理念，在客户群树立了良好的口碑。为
-
日本旭化成Leona聚酰胺尼龙PA66树脂
日本旭化成Leona系列聚酰胺尼龙PA66塑料 注： 有些等级并非在所有国家都可以得到。 等级 特性 典型用途 非增强型 1 3 0 0 S 通用等级。 平衡的流动性和机械性能。 接头， 垫圈， 电线绑
-
PBT阻燃(以聚对苯二甲酸丁二酯为基材的防火高分子化合物)
PBT阻燃以聚对苯二甲酸丁二酯为基材的防火高分子化合物，具有十分优良的综合性能，被广泛地应用于电子电器、汽车工业等多个领域"。但在实际生产中，PBT材料作为原料使用时仍然暴露出较多的问题:PBT材料阻燃性差，在空气中易燃，且燃烧时会释放出大量浓烟及有毒气体,加入卤系阻燃剂主要包括溴系阻燃剂，如十溴二苯醚( D
-
透明尼龙_高透明尼龙_透光率达到90%
透明尼龙其实有透明色的，这种高透明的材料，通常来说它有着最为优越的综合性的性能，透光率达到90%，当然这里包含着一系列的机械强度，也包含着一系列的刚度和柔韧度，而且它的机械性能的减震性和耐磨性同样也非常不错，也正因为这样的一些特性，再加上原本的一些其他的特性，用于一些机构零件的加工，以及一些机构零件的制
