PC/PBT_PC+PBT_PC-PBT合金共混物

日期：2024-04-25 10:02:07 编辑：科思德塑胶来源：科思德塑胶浏览：587

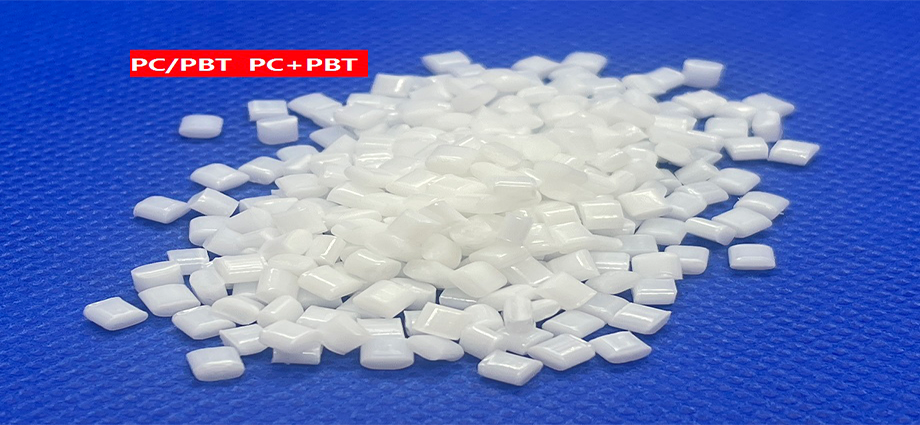

PC中文名称是（聚碳酸酯），PBT的中文名称是（一般指聚对苯二甲酸丁二酯或聚对苯二甲酸丁二酯），PC/PBT、PC+PBT、PC-PBT合金是PC与PBT的共混材料，通常以共混造料后，以粒料形状供应，如果只把两种料简单的混合后，直接注塑，效果很差，会出现分层现象，PC的优点是室温刚而韧，但高温的情况下，热变形严重，缺点是应力开裂，粘度大，PBT的优点是它的刚性不受温度的影响，变形小，这样共混后的材料PC-PBT即保留了两者的优点,PC+PBT是塑料合金,它保持了结晶材料PBT的耐化学性及易于成型等特点，又兼备了非结晶材料PC的韧性和尺寸稳定性，PC/PBT具有PC和PBT二者的综合特性，例如PC的高韧性和几何稳定性以及PBT的化学稳定性、热稳定性和润滑特性等，其产品广泛应用于汽车保险杠、照明技术、电子元件等。

PC/PBT、PC+PBT、PC-PBT合金共混物有以下几点特性：

1、高韧性（即使在低温环境中），冲击改性。

2、良好的耐化学品性能。

3、不易发生应力开裂。

4、良好的涂覆性能。

5、低吸湿率，抗紫外线性能良好。

以下是PC/PBT、PC+PBT、PC-PBT合金共混物物性参数

物理性能	额定值	单位制	测试方法
比重	1.34	g/cm³	ASTM D792
特定体积	0.750	cm³/g	ASTM D792
收缩率			内部方法
流动 ¹	0.80 到 1.1	%	内部方法
流动 ²	1.0 到 1.4	%	内部方法
横向流动 ³	0.90 到 1.3	%	内部方法
横向流动 ⁴	1.2 到 1.6	%	内部方法
吸水率 (24 hr)	0.080	%	ASTM D570
室外适用性	f2		UL 746C

硬度	额定值	单位制	测试方法
洛氏硬度 (R 级)	117		ASTM D785

机械性能	额定值	单位制	测试方法
抗张强度 ⁵			ASTM D638
屈服	48.3	MPa	ASTM D638
断裂	48.3	MPa	ASTM D638
伸长率 ⁶(断裂)	110	%	ASTM D638
弯曲模量 ⁷(50.0 mm 跨距)	2070	MPa	ASTM D790
弯曲强度 ⁸			ASTM D790
屈服, 50.0 mm 跨距	82.7	MPa	ASTM D790
断裂, 50.0 mm 跨距	82.7	MPa	ASTM D790

冲击性能	额定值	单位制	测试方法
悬壁梁缺口冲击强度 (23°C)	530	J/m	ASTM D256
无缺口悬臂梁冲击 (23°C)	3200	J/m	ASTM D4812
落锤冲击			ASTM D3029
23°C	43.4	J	ASTM D3029
23°C ⁹	43.4	J	ASTM D3029

热性能	额定值	单位制	测试方法
载荷下热变形温度			ASTM D648
0.45 MPa, 未退火, 6.40 mm	138	°C	ASTM D648
1.8 MPa, 未退火, 6.40 mm	98.9	°C	ASTM D648
线形热膨胀系数 - 流动			ASTM E831
-40 到 40°C	9.2E-5	cm/cm/°C	ASTM E831
60 到 138°C	1.2E-4	cm/cm/°C	ASTM E831
RTI Elec	120	°C	UL 746
RTI Imp	120	°C	UL 746
RTI	140	°C	UL 746

电气性能	额定值	单位制	测试方法
体积电阻率	> 1.2E+16	ohms·cm	ASTM D257
介电强度			ASTM D149
1.60 mm, in Oil	25	kV/mm	ASTM D149
3.20 mm, in Air	19	kV/mm	ASTM D149
3.20 mm, in Oil	19	kV/mm	ASTM D149
介电常数			ASTM D150
100 Hz	3.20		ASTM D150
1 MHz	3.20		ASTM D150
耗散因数			ASTM D150
100 Hz	3.0E-3		ASTM D150
1 MHz	0.030		ASTM D150
耐电弧性 ¹⁰	PLC 6		ASTM D495
相比耐漏电起痕指数(CTI)	PLC 2		UL 746
高电弧燃烧指数(HAI)	PLC 3		UL 746
高电压电弧起痕速率 (HVTR)	PLC 3		UL 746
热丝引燃 (HWI)	PLC 2		UL 746

可燃性	额定值	单位制	测试方法
UL 阻燃等级			UL 94
0.460 mm	HB		UL 94
0.640 mm	V-0		UL 94
3.00 mm	5VA		UL 94
极限氧指数	30	%	ASTM D2863

以下是PC/PBT、PC+PBT、PC-PBT合金共混物注塑工艺：

注射	额定值	单位制
干燥温度	121	°C
干燥时间	3.0 到 4.0	hr
干燥时间	12	hr
建议水分含量	0.020	%
建议注射量	40 到 80	%
料筒后部温度	238 到 254	°C
料筒中部温度	243 到 260	°C
料筒前部温度	249 到 266	°C
射嘴温度	243 到 260	°C
加工（熔体）温度	249 到 266	°C
模具温度	48.9 到 76.7	°C
背压	0.345 到 0.689	MPa
螺杆转速	50 到 100	rpm
排气孔深度	0.025 到 0.038	mm
