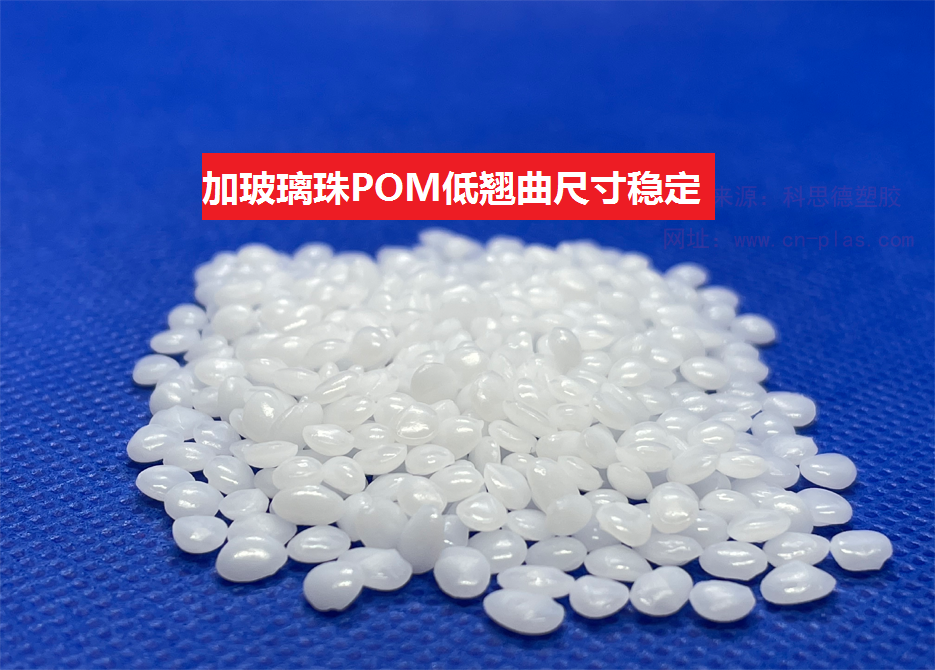

POM加玻璃珠_低翘曲成型尺寸稳定

日期：2024-04-25 10:37:04 编辑：科思德塑胶来源：科思德塑胶浏览：485

加玻璃珠POM是一种加入玻璃微珠新型材料，加入空心玻璃微珠的POM是一种尺寸微小的空心玻璃球体，属无机非金属材料。典型粒径范围10-180微米，堆积密度0.1-0.25克/立方厘米,具有质轻、低导热、隔音、高分散、电绝缘性和热稳定性好等优点,是一种用途广泛、性能优异的新型轻质材料，颜色纯白，可广泛用于任何对外观颜色有要求的制品中。

加玻璃珠POM,低翘曲POM,尺寸稳定POM特性：

1、低摩擦系数耐磨损。

2、抗UV性能出色。

3、良好的冲击强度，甚至在低温条件下也是如此。

4、低吸湿性（饱和吸水率0.8％）。

5、优异的恢复力/恢复弹性。

6、耐疲劳强度。

7、环境抵抗性、耐有机溶剂性佳。

8、耐反覆冲击性强,良好的电气性质,复原性良好,具自已润滑性、耐磨性良好,尺寸安定性优。

纯原料改的可根据客户的需求去改性，广泛用作减磨耐磨零件,传动零件。

加玻璃珠POM,低翘曲POM,尺寸稳定POM物性参数

物理性能	额定值	单位制	测试方法
比重
--	1.62	g/cm³	ASTM D792
--	1.58	g/cm³	ISO 1183
溶化体积流率（MVR） (190°C/2.16 kg)	13.0	cm³/10min	ISO 1133
收缩率
流动	1.6	%	ASTM D955
横向流动	1.4	%	ASTM D955
垂直流动方向	1.3	%	ISO 294-4
流动方向	1.5	%	ISO 294-4
吸水率			ISO 62
饱和, 23°C	0.65	%	ISO 62
平衡, 23°C, 50% RH	0.20	%	ISO 62

机械性能	额定值	单位制	测试方法
拉伸模量	3700	MPa	ISO 527-2/1A/1
抗张强度
屈服, -40°C	73.1	MPa	ASTM D638
屈服, 23°C	46.2	MPa	ASTM D638
屈服, 82°C	26.2	MPa	ASTM D638
屈服	49.0	MPa	ISO 527-2/1A/50
拉伸应变 (屈服)	4.0	%	ISO 527-2/1A/50
弯曲模量 (23°C)	3600	MPa	ISO 178

冲击性能	额定值	单位制	测试方法
简支梁缺口冲击强度			ISO 179/1eA
-30°C	2.2	kJ/m²	ISO 179/1eA
23°C	2.4	kJ/m²	ISO 179/1eA
悬壁梁缺口冲击强度 (23°C)	2.6	kJ/m²	ISO 180/1A

热性能	额定值	单位制	测试方法
载荷下热变形温度
1.8 MPa, 未退火	118	°C	ASTM D648
1.8 MPa, 未退火	105	°C	ISO 75-2/A
熔融温度
-- ¹	165	°C	ISO 11357-3
--	166	°C	ASTM D3418
线形热膨胀系数			ISO 11359-2
流动	7.0E-5	cm/cm/°C	ISO 11359-2
横向	8.0E-5	cm/cm/°C	ISO 11359-2

加玻璃珠POM,低翘曲POM,尺寸稳定POM注塑工艺

注射	额定值	单位制
干燥温度	80.0 到 100	°C
干燥时间	3.0	hr
料筒后部温度	170 到 180	°C
料筒中部温度	180 到 190	°C
料筒前部温度	180 到 190	°C
射嘴温度	190 到 200	°C
加工（熔体）温度	180 到 200	°C
模具温度	90.0 到 120	°C
注塑压力	90.0 到 140	MPa
注射速度	慢
保压	90.0 到 140	MPa
背压	0.00 到 0.500	MPa
