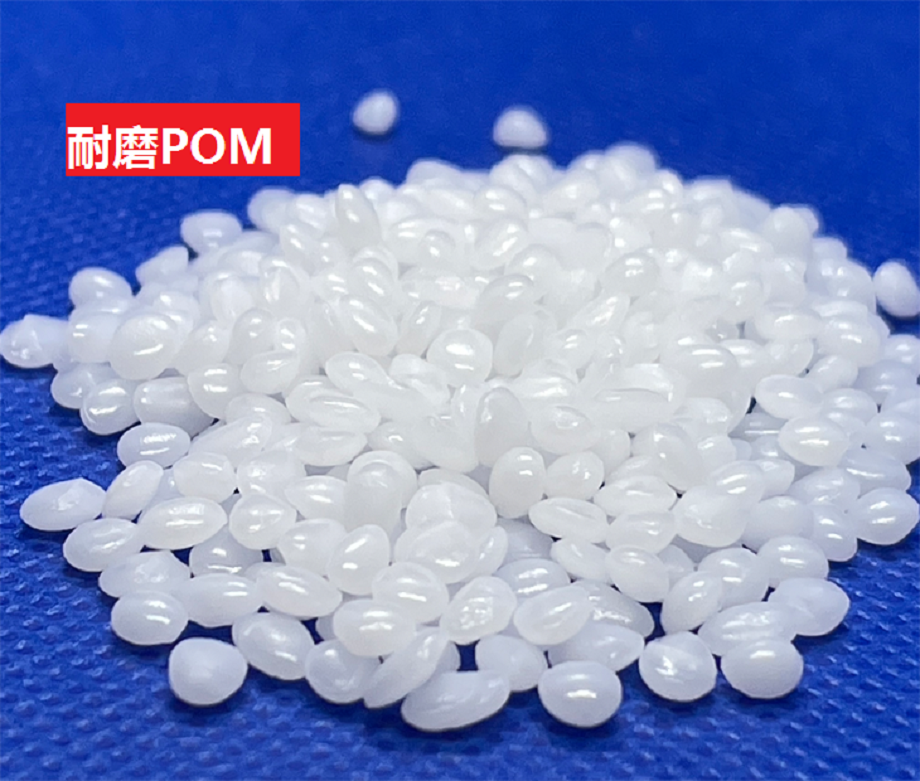

耐磨POM(以聚甲醛为基材的耐摩擦合成树脂)
耐磨POM是一种以聚甲醛为基材的耐摩擦合成树脂，高耐磨POM具有很低的摩擦系数和很好的几许稳定性，特别适合于制造齿轮和轴承。因为它还具有耐高温特性，因此还用于管道器材(管道阀门、泵壳体)，草坪设备等，耐磨聚甲醛是一种坚韧有弹性的资料，即便在低温下仍有很好的抗蠕变特性、几许稳定性和抗冲击特性。
耐磨POM,自润滑POM,耐摩擦POM特性：
| 1、低摩擦系数耐磨损。 |
| 2、高强度、刚度和韧性。 |
| 3、良好的冲击强度，甚至在低温条件下也是如此。 |
| 4、低吸湿性（饱和吸水率0.8％）。 |
| 5、优异的恢复力/恢复弹性。 |
| 6、耐疲劳强度。 |
| 7、环境抵抗性、耐有机溶剂性佳。 |
| 8、耐反覆冲击性强,良好的电气性质,复原性良好,具自已润滑性、耐磨性良好,尺寸安定性优。 |
| 纯原料改的可根据客户的需求去改性，广泛用作齿轮、驱动轴、链条、 阀门、阀杆螺母、轴承、凸轮、叶轮、滚轮等传动部件。 |
耐磨POM,自润滑POM,耐摩擦POM物性参数
| 物理性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 密度 | 1.59 | g/cm³ | ISO 1183 |
| 熔流率（熔体流动速率） (190°C/2.16 kg) | 5.0 | g/10 min | ISO 1133 |
| 溶化体积流率（MVR） (190°C/2.16 kg) | 3.70 | cm³/10min | ISO 1133 |
| 吸水率 (23°C, 24 hr) | 0.80 | % | ISO 62 |
| 硬度 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 洛氏硬度 (M 计秤) | 90 | ISO 2039-2 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 拉伸模量 | 8000 | MPa | ISO 527-2 |
| 拉伸应力 | 91.0 | MPa | ISO 527-2 |
| 拉伸应变 (断裂) | 4.8 | % | ISO 527-2 |
| 弯曲模量 | 7050 | MPa | ISO 178 |
| 弯曲应力 | 150 | MPa | ISO 178 |
| 摩擦系数 | JIS K7218 | ||
| Dynamic 1 | 0.35 | JIS K7218 | |
| 与钢 - 动态 2 | 0.36 | JIS K7218 | |
| 磨损因数 | JIS K7218 | ||
| 0.98 MPa, 0.30 m/sec 3 | < 1.0 | 10^-8 mm³/N·m | JIS K7218 |
| 0.060 MPa, 0.15 m/sec 4 | 200 | 10^-8 mm³/N·m | JIS K7218 |
| 0.98 MPa, 0.30 m/sec 5 | 2500 | 10^-8 mm³/N·m | JIS K7218 |
| 0.060 MPa, 0.15 m/sec 6 | 4000 | 10^-8 mm³/N·m | JIS K7218 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 简支梁缺口冲击强度 | 3.5 | kJ/m² | ISO 179/1eA |
| 热性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 热变形温度 (1.8 MPa, 未退火) | 145 | °C | ISO 75-2/A |
| 线形热膨胀系数 | 内部方法 | ||
| 流动 : 23 到 55°C | 4.0E-5 | cm/cm/°C | 内部方法 |
| 横向 : 23 到 55°C | 9.0E-5 | cm/cm/°C | 内部方法 |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 表面电阻率 | 4.0E+15 | ohms | IEC 60093 |
| 体积电阻率 | 4.0E+13 | ohms·cm | IEC 60093 |
| 介电强度 (3.00 mm) | 26 | kV/mm | IEC 60243-1 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| UL 阻燃等级 | HB | UL 94 |
耐磨POM,自润滑POM,耐摩擦POM注塑工艺
| 注射 | 额定值 | 单位制 | |
|---|---|---|---|
| 干燥温度 | 80.0 到 90.0 | °C | |
| 干燥时间 | 3.0 到 4.0 | hr | |
| 加工（熔体）温度 | 190 到 210 | °C | |
| 模具温度 | 60.0 到 80.0 | °C | |
| 注塑压力 | 49.0 到 98.0 | MPa | |
| 螺杆转速 | 100 到 150 | rpm |
热门产品
-
耐低温POM(以聚甲醛为基材的耐寒合成树脂)耐低温POM是一种以聚甲醛为基材的耐寒合成树脂，按其分子链中化学结构的不同，可分为均聚甲醛和共聚甲醛两种，由于耐低温POM有着超韧高冲击的耐寒性能，可达到零下30至60度，就可以适于制作减磨耐磨零件,传动零件,以及化工,仪表等零件，还有高刚性、高耐磨的特性。以下是耐低温POM,耐寒POM特点：1、耐低温耐寒达到零下30度至
浏览量：1769 -
抗紫外线POM_抗UV 耐老化性能好抗紫外线POM是一种没有侧链、高密度、高结晶性的线型聚合物，按其分子链中化学结构的不同，可分为均聚甲醛和共聚甲醛两种，POM塑料增加了抗紫外线性能和抗UV性能，增加耐候性性，优异的恢复力/恢复弹性。抗紫外线POM,抗UV POM,耐老化POM有以下几点特性：1、低摩擦系数耐磨损。2、高强度、刚度和韧性。3、抗UV性能出色。4、低
浏览量：1544 -
加纤POM(以聚甲醛为基材的玻纤增强合成树脂···加纤POM是一种以聚甲醛为基材的玻纤增强合成树脂，也是一种没有侧链、高密度、高结晶性的线型聚合物。按其分子链中化学结构的不同，可分为均聚甲醛和共聚甲醛两种，玻璃纤维作为一种填充材料,能大大提高POM材料的强度，聚甲醛材料是一种玻璃纤维填充10%-40%的POM材料,其拉伸强度和弯曲强度。加纤POM特点：1、玻璃纤维含量10
浏览量：1436 -
防静电POM(以聚甲醛为基材的抗静电合成树脂···防静电POM,是一种以聚甲醛为基材的抗静电合成树脂，静电(Anti static electricity)是具有两个不同电位的物体之间的相互磨擦或相互接触而产生。POM-ESD是在高温及多湿环境中，持续维持防静电功能(Electro Static Discharge)的等级，电阻率为10/6Ω、10/9Ω，特别是不含碳成份，所以不会发生粉尘，可以使用在洁净室等。防静电
浏览量：1278 -
韩国可隆Kolon_KOCETAL_POM工程塑料产 品：南亚NANYA系列聚碳酸脂PC工程塑料 型 号：齐全 色 号：齐全 品 牌：南亚NANYA工程塑料 单 价： 电议 起订量： 25 kg 供货总量： 10000 kg 发货期限： 自买家付款之日起 3 天内发货 批
浏览量：1201 -
日本宝理DURACON_POM塑料POM是化学名聚氧化亚甲基（polyoxymethylene）的简称，一般也称为聚甲醛，甲醛树脂（acetal resin）。是主要由（-CH2O-）结构单元组成的结晶性热塑性树脂。 POM包括由甲醛形成的聚氧甲烯的
浏览量：1151 -
德国赫斯特Hostaform_POM塑料Hostaform POM 共聚甲醛 Hostaform POM共聚甲醛具有耐磨、长期抗疲劳、高韧性、抗蠕变、耐湿、耐溶剂和耐强碱等优异特性。 起源于当时美国的赛拉尼斯和德国的赫斯特的合资，Hostaform产品
浏览量：1004 -
增韧POM(以聚甲醛为基材的高柔性合成树脂)增韧POM是一种以聚甲醛为基材的高柔性合成树脂，加入弹性体,以提高POM的韧性,改善其冲击强度。常用的弹性体有EPDM、BR、SBR、TPUR(热塑性聚氨酯)、丙烯酸酯类弹性体等，可以到达高柔性、高冲击强度，应用于用于齿轮，轴承，汽车零部件、机床、仪表内件等产品。增韧POM有以下几点特性：1、低摩擦系数耐磨损。2、抗UV性能出色
浏览量：951 -
德国巴斯夫Ultraform_POM原料巴斯夫是全球领先的化工公司：The Chemical Company。公司的产品涵盖化学品、塑料、特性产品、作物保护产品以及原油和天然气。我们将经济上的成功、社会责任和环境保护相结合。通过
浏览量：951 -
耐候POM(以聚甲醛为基材的耐老化合成树脂)耐候POM是一种以聚甲醛为基材的耐老化合成树脂。按其分子链中化学结构的不同，可分为均聚甲醛和共聚甲醛两种，由于耐候POM有着耐老化和抗UV的性能，就可以适于制作减磨耐磨零件,传动零件,以及化工,仪表等零件，还有高刚性、高耐磨的特性。耐候POM,耐老化POM,抗UV POM特性：1、抗UV性能出色2、耐候和抗老化性能好3、加入紫外
浏览量：895 -
韩国工程KEPITAL聚甲醛POM塑料以不畏惧失败的热忱，追求革新。 韩国工程塑料（株）在韩国最先生产聚甲醛树脂，以KEPITAL作为独家品牌，持续开展工程技术革新和产品开发，并通过全球销售网络，占据国内65%市场
浏览量：824 -
台塑钢FORMOSACON_POM原料台塑鋼為共聚型的高結晶性熱塑型樹脂，具有優異的熱穩定性與機械強度。優良的耐磨耗特性可做為機械零件部件，成型流動性及表面光澤性佳，可適用於射出與押出等加工方式。工廠
浏览量：785 -
导电POM(以聚甲醛为基材的电传导合成树脂)导电POM是一种以聚甲醛为基材的电传导合成树脂，也是一种没有侧链、高密度、高结晶性的线型聚合物。按其分子链中化学结构的不同，可分为均聚甲醛和共聚甲醛两种，POM塑料增加了机械性能和电气性能，增加弹性，改善导电性能和抗静电表现，增加导热性能，所以它有着出色的抗电磁干扰性EMI。通常称为导电级POM。导电POM有以下几
浏览量：778 -
韩国LG化学LUCEL_POM原料韩国最具代表性的化学企业 LG化学自1947年创立至今，每年保持着稳定的增长，并不断通过技术开发、新产品的推出和品质创新，为国家经济发展和国民生活质量的提升做出贡献， 是韩
浏览量：775 -
日本旭化成Tenac-C系列POM塑料均聚的聚甲醛树脂的生产和销售开始于1972年5月，共聚的聚甲醛树脂开始于1985年12月。旭化成是全世界唯一的均聚的和共聚的聚甲醛树脂生产商. 生产能力: 日本冈山 44,000吨/年 (其中均聚
浏览量：699
推荐产品
-
德国赢创德固赛VESTAMID系列PA12原料
赢创：特种化工是核心业务 赢创80%的销售额都来源于占据市场领先地位的业务，我们还将在未来进一步拓展这些业务。赢创的业务专注于全球发展大趋势，即健康、 营养、资源效率和
-
科思创Bayblend_PC/ABS合金塑料
科思创Bayblend系列PC/ABS塑胶原料 典型应用范围: 手机外壳、计算机和商业机器壳体、电器设备、草坪园艺机器、汽车零件仪表板、内部装修以及车轮盖）。 注塑模工艺条件:干燥处理：加
-
耐水解PC/ABS_高韧性_抗应力不开裂
耐水解PC/ABS,高ESCR（抗应力开裂)是PC/ABS，也是聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物，由于ABS中丁二烯组分含有双键，长期接触水，容易分子键断裂，PC的加入可以达到高ESCR（抗应力不开裂）。耐水解PC/ABS特点：1、综合性能较好,冲击强度较高,化学稳定性,电性能良好。2、耐化学性良好。3、有高抗冲、高耐热、阻燃
-
可激光焊接PPS(高性能热塑性树脂)
激光焊接PPS材料是一种可以使用的激光焊接连接方法，具有许多优势，然而，由于PPS材料的激光透射率较低以及相关的大批量生产问题，使得激光焊接在实际应用中很难用于PPS材料。幸运的是，线性型PPS具有白色自然色，而不是竞争产品交联型PPS材料的红褐色自然色。这使得宝理塑料的PPS材料具有卓越的激光透射率，尤其在红外区域
-
杜邦Zytel|HTN高性能PPA原料
杜邦以科学之道推进包容性创新，致力于解决全球最迫切的挑战。 截至2050年，世界人口将超过90亿，这将给整个地球以及人类带来前所未有的挑战。虽然科学可以为我们提供应对这些严
-
抗静电PP(以聚丙烯为基材的防静电聚合物)
抗静电PP是一种以聚丙烯为基材的防静电聚合物，PP是一种半结晶性聚合物，也就是聚丙烯，具有优良的力学性能、耐热性、耐化学品性及易成型性，已广泛用于汽车、家电和建筑等行业，PP由于分子极性小，吸水性差，具有很强的电绝缘性（表面电阻率高达10/16～10/18Ω），在生产和使用过程中因摩擦、剥离或感应过程会使制品表面产
-
日本东曹SUSTEEL聚苯硫醚PPS塑胶原材料
Susteel G-10 TOSOH Corporation PPS Susteel GS-30 TOSOH Corporation PPS Susteel GS-40 TOSOH Corporation PPS Susteel P-30-12 TOSOH Corporation PPS Susteel P-42-11 TOSOH Corporation PPS pps为一种白色粉末，平均分子量为0.4-0.5万，密
-
PA66加纤10%-50%玻纤增强尼龙
PA66加纤10%-50%玻纤增强尼龙介绍：是一种热塑性树脂，一般是由己二酸和己二胺缩聚制的,常用玻璃纤维增强材料。制成增强尼龙以提高刚性，降低蠕变性，并使制品的成型收缩率变小、尺寸稳定性变好。用金属纤维增强，不仅模量高，还具导电性，用矿物也有很好的增强效果，且使加工成型容易，成本降低。PA66加纤10%-50%玻纤增强尼
-
日本宝理DURANEX_PBT原料
化学物质 10%玻纤增强、20%玻纤增强、30%玻纤增强、阻燃、矿物填充、玻矿混合、耐高温、玻纤防火、耐水解、润滑剂添加、热稳定剂添加、耐紫外线、食品级、导热级、高流动。 聚对
-
低损耗LCP耐磨损低介电常数
低损耗LCP，耐磨损低介电常数工业化液晶聚合物介绍：低损耗LCP，耐磨损介电常数低工业化液晶聚合物是一种低介电常数聚合物，非常适合需要更高数据传输速度的连接器。 然而，对于既需要较低介电常数又需要较低损耗因子 ( 较低损耗角正切 ) 的连接器，具有不同化学结构，具有介电常数低（典型值为2.9）、正切损耗小（其值为0.
